日高 通用閥門標志和閥門涂漆識別
中華人民共和國國家標準，GB/T 12220-89 通用閥門 標志，本標準等效采用國際標準ISO 5209-1977《通用閥門 標志》。
1 主題內容
本標準規定了通用閥門必須使用的和可選擇使用的標志內容及標記方法。
2 標志
2.1 通用閥門的標志

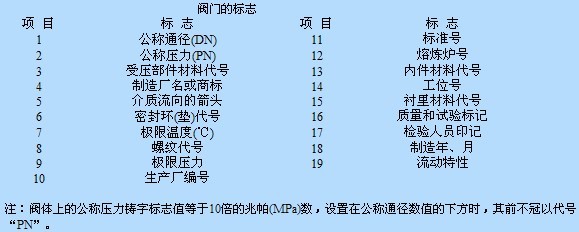

通用閥門必須使用的和可選擇使用的標志項目如下表所示。
2.2 手輪旋向的標志
如果手輪尺寸足夠大，手輪上應設以指示閥門關閉方向的箭頭或附加“關”字。
3 標記方法
3.1 公稱通徑大于或等于50mm閥門的標志
3.1.1 表中1～4項是必須使用的標志，應標記在閥體上。
3.1.2 表中5和6項只有當某類閥門標準中有此規定時才是必須使用的標志，它們應分別標記在閥體及法蘭上。
3.1.3 如果各類閥門標準中沒有特殊規定，則表中7～19項是按需選擇使用的標志。當需要時，可標記在閥體或標牌上。
3.2 公稱通徑小于50mm閥門的標志
3.2.1 表中l(wèi)～4項是必須使用的標志。標記在閥體上還是標牌上，由產品設計者規定。
3.2.2 表中5～19項標志的標記按3.1.2和3.1.3條規定.
3.3 附加標志
3.3.1 在不同位置可以附加表中任何一項標志。例如：設在閥體上的任何一項標志，也可以重復設在標牌上。
3.3.2 只要附加標志不與表中標志發生混淆，可以附加其他任何標志。例如：產品型號等 。
對于減壓閥的標志，在閥體上的標志除按上表的規定外，還應有：a：出廠日期;b：適用介質;c：出口壓力。
蒸汽疏水閥按下表規定，標志可設在閥體上，也可標在標牌上。
蒸汽疏水閥的標志(GB12249)必須使用的標志：產品型號;公稱通徑;公稱壓力;制造廠名稱和商標;介質流動方向;最高工作壓力;最高工作溫度?？蛇x擇使用的標志：閥體材料;最高允許壓力;最高允許溫度;最高排水溫度;出廠編號、日期。
安全閥的標志(GB12241)
閥體上的標志：公稱通徑DN;閥體材料;制造廠名或商標;當進口與出口連接部分的尺寸或壓力級相當時，應有指明介質流動方向的箭頭
標牌上的標志：閥門設計的允許最高工作溫度(℃);整定壓力(MPa);依據的標準號制造廠的基準型號;額定排量系數或?qū)τ诨鶞?zhǔn)介質的額定排量;流動面積(mm2);開啟高度超過壓力百分?jǐn)?shù)。
閥門的識別涂漆閥門外表面應涂漆出廠，涂漆層應耐久、美規，并保證標志明顯清晰。
1、閥門產品按閥體材料進行識別涂漆，其顏色按下表
2、為了表示閥門產品密封面的材料，應在傳動的手輪、手柄、板手上進行識別涂漆、其顏色按下表的規定。
3、傳動機構的涂漆顏色，按下列規定：
1)電動裝置：普通型涂中灰色，三合一(戶外、防爆、防腐)型涂末藍色.
2)氣動、液動、齒輪傳動等其它傳動機構，同產品涂色。
4、 可按用戶訂貨要求，改變涂漆的顏色。
